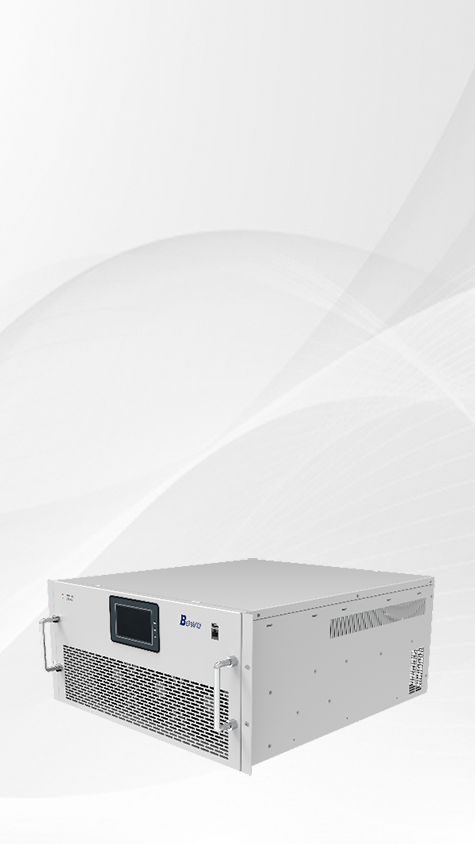

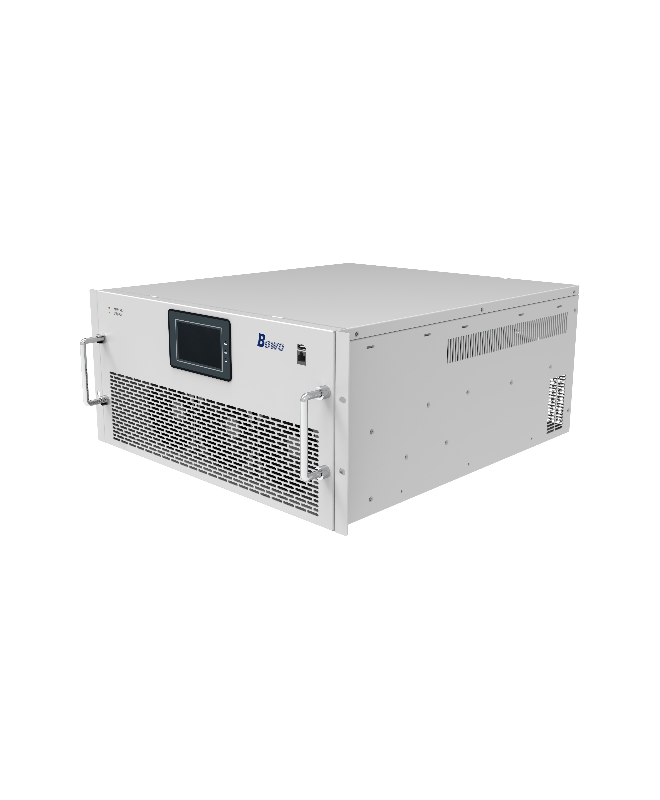

BW-SPC
不平衡治理裝置
檢測電網中負序分量，將三相不平衡電流校正成三相平衡電流
檢測電網中負序分量，將三相不平衡電流校正成三相平衡電流
BW-SPC系列不平衡治理裝置，是一種利用IGBT技術、SVG技術、電力電子技術等多種技術融合，其原理為根據采樣電路的交流采樣分析出三相間的負荷不平衡情況，DSP運算出需要補償的電流值和相位，由信號發生器發出PWM信號給IGBT驅動，由逆變器產生一個滿足要求的電流送入到系統中，實現三相負荷平衡調節的裝置。產品廣泛應用于400V配電網三相負荷平衡調節現場。
該裝置可以調整系統三相電流，降低中性線電流，同時可實現連續、動態的無功補償，補償精度達99%，并兼顧濾波和穩定電壓的功能。
尺寸緊湊，方便安裝，可以替換原有電容柜中的電容器、智能電容器等，方便改造施工。
解決配電網三相電流不平衡問題，減少中性線電流，降低線路損耗；
容感性無功補償，提高配電網有效輸出容量；
有效濾除3/6/9次諧波，減少中性線電流，提高配電安全性；
穩定系統三相電壓，提高供電質量，改善用電環境；
解決變壓器單相過載問題，提高變壓器帶載能力，延長變壓器壽命。
SPC可以單獨使用，也可以與電容器、換相開關組合使用。
SVG+電容器
采用統一控制器對SPC和電容器組進行控制，真正達到線性補償的效果；
控制策略多樣化，可配置共補電容、分補電容以及相間跨接補償電容；
不平衡模式下，采用先相間跨接補償電容粗調，后SPC微調的方式，降低了整機功耗輸出；
采用循環投切電容器的控制策略，延長電容器的使用壽命；
相對于純SPC補償模式，同等容量“SPC+電容器”模式性價比更高；
多目標參數協調控制，以電壓、功率因數、無功補償等參數為綜合判定依據，無投切震蕩、無補償呆滯區間。
SVG+換相開關
SPC直接對換相開關進行控制，采用換相開關粗調，SPC微調的模式，達到不平衡線性補償的效果；
SPC產生的功耗與換相開關降低的線路損耗相互抵消，解決了使用SPC增加線損的詬病；
既能解決線路上的不平衡，又能實時滿足對三相不平衡考核指標的要求；
同時具備無功補償和諧波治理的功能，綜合解決臺區配變電能質量問題；
緩解末端線路低電壓問題，同時延緩線路老化。
| BW-SPC(4線) | 400/15-4 | 400/25-4 | 400/50-4 | 400/100-4 | |||
| 額定容量(kvar) | 15 | 25 | 50 | 100 | |||
| 額定電壓 | 400V±15%（其他電壓等級可以特殊定制） | ||||||
| 額定工作頻率 | 50/60Hz±5% | ||||||
| 使用環境溫度 | -10℃~+55℃，超溫自動降容 | ||||||
| 過載能力 | 2.5ln，20ms | ||||||
| 開關頻率 | 20kHZ（IGBT） | ||||||
| 響應時間 | ≤50μs | ||||||
| 完全響應時間 | ≤15ms | ||||||
| 濾波范圍 | 2~51次諧波，濾波效能可達97%以上 | ||||||
| 結構設計 | 采用模塊化結構設計，外殼標準防護等級為IP20 | ||||||
| 器件安裝方式 | 機架式或壁掛式 | ||||||
| 故障處理 | 任一模塊的故障不影響其他模塊的正常運行和系統的整體運行 | ||||||
| 控制算法 | 采用智能FFT算法，瞬時無功算法 | ||||||
| 人機界面 | 采用彩色液晶屏幕顯示 | ||||||
| 功能設置 | 濾波、無功補償、不平衡補償自由組合方式 | ||||||
| 噪音 | ≤65dB | ||||||
| 滿載功耗 | ≤2% | ||||||
| 重量 | 22kg | 38kg | |||||
| 冷卻方式 | 智能風冷 | ||||||
