BW-VKC
調壓型高壓自動補償裝置
改變端電壓從而改變電容器組補償容量
改變端電壓從而改變電容器組補償容量
BW-VKC調壓型高壓自動補償裝置采用電容器固定接入，通過改變其端電壓從而改變電容器組補償容量。根據Q=ωCU2原理，電容器不變，端電壓從額定電壓降到50%（或40%、60%）Un，其輸出容量就可在額定電壓到25%（或16%、36%）Qn下進行調節，改變電壓調節級差就可以改變容量調節級差。

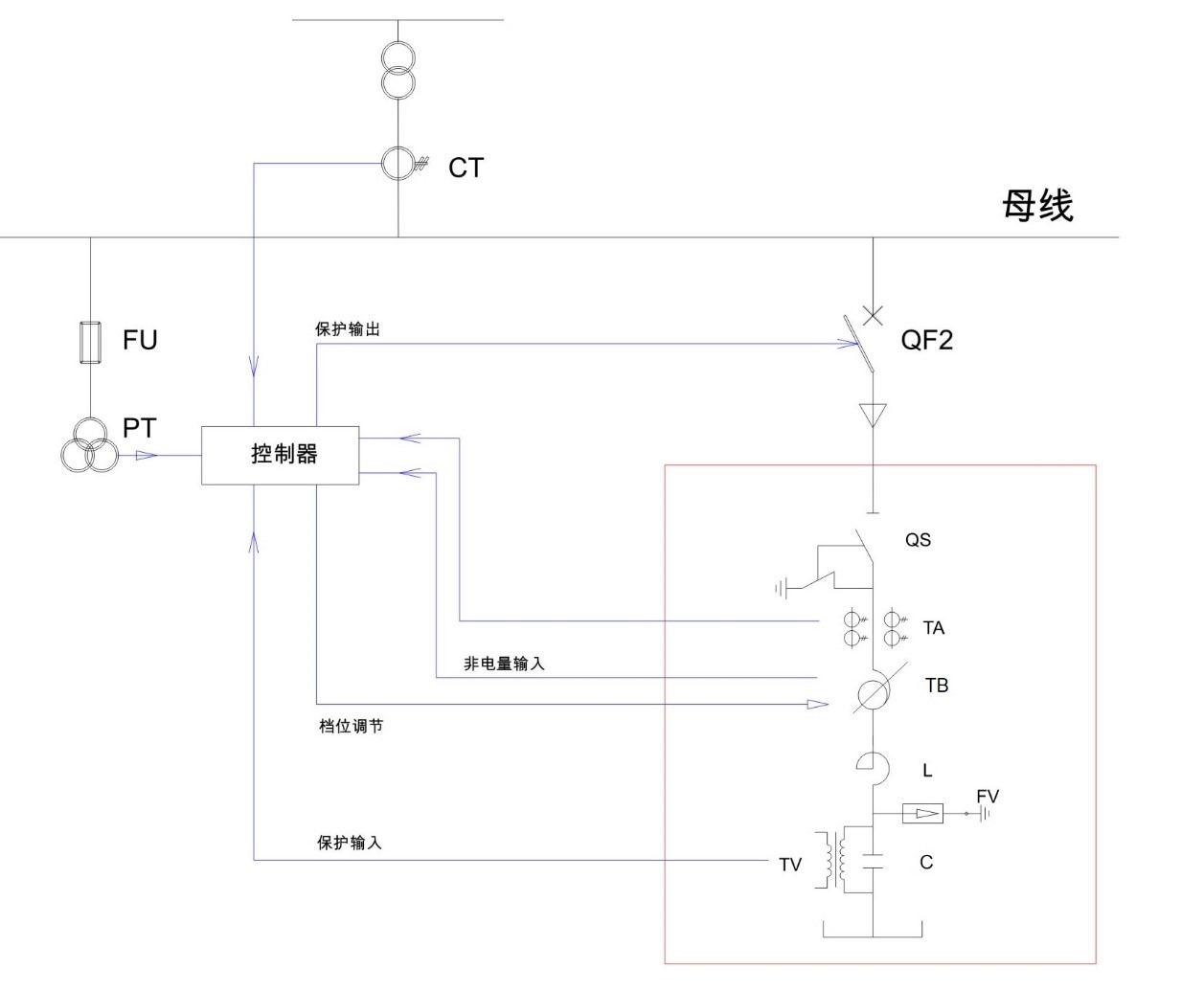

裝置主要包括高壓隔離開關、電壓調節器干式或油式、串聯電抗器、高壓并聯電容器、放電線圈、避雷器、補償控制器、有載分接開關控制器等二次器件及其附屬設備。
精細調節∶裝置電容器固定接入，不采用投切電容方式調節無功，通過電壓調節器改變電容器端電壓來調節無功輸出；
無充放電：電容器在線解決電容器運行中投切引起的充放電問題，調節可以隨系統無功變化隨時進行；
無過電壓：電壓調節器在調節過程中無過電壓存在，可以保證電容器安全，延長使用壽命；
抑制涌流：電容器采用合適的低電壓合閘，有效降低電容器合閘涌流對系統及電容器本身的沖擊；
安全可靠：自動識別檔位信號，調取不同檔位的電流定值參數，避免保護死角；
適用性強：可用在新建變電站項目，也可利用變電站原有固定補償電容器，加裝電壓調節器后，即可實現自動補償功能。
| 序號 | 對比 | 固定補償 | 分組投切 | 調壓型 |
| 1 | 主要特點 | 電容器固定接入，結構簡單、造價低廉 | 電容器分多組自動投切，實現自動跟蹤補償有效提高功率因數 | 電容器無需投切即可調容，功率因數高度穩定，調容時無涌流無過壓等沖擊，壽命長，免維護 |
| 2 | 補償級數 | 1 | 2～6 | 9 |
| 3 | 投入時的電壓 | Un | Un | 0.5Un |
| 4 | 投入時電容器涌流 | ≤20 Icn | ≤20 Icn | ≤5 Icn |
| 5 | 電容調節梯度 | Qc | 由分組容量確定 | 25%～額定容量/9檔 |
| 6 | 調容方式 | 不可調 | 真空開關投切 | 有載開關調檔 |
| 7 | 運行安全性 | 高 | 低（開關有電弧、需維護） | 高（開關無電弧、免維護） |
| 8 | 運行沖擊性 | 無沖擊 | 電容器頻繁通斷電，有沖擊 | 電容器實時在線不斷電，無沖擊 |
| 9 | 電容器使用壽命 | 長 | 短（涌流沖擊頻次高） | 長（幾乎無涌流沖擊） |
| 額定電壓 | 6kV、10kV、35kV |
| 額定頻率 | 50Hz |
| 電壓采樣 | A、C相線電壓，交流100V |
| 電流采樣 | B相，交流0～5A（電流互感器二次側) |
| 電容接線 | 星形 |
| 工作電源 | AC220V/380V |
| 過壓能力 | 1.1Un |
| 過流能力 | 1.3In |
| 調壓范圍 | 50%-額定電壓/40%-額定電壓 |
| 調容范圍 | 25%-額定容量/16%-額定容量 |
| 調節檔位 | 9/11 |
| 連接組別 | Ya0，三相三線星形接法 |
| 采樣控制 | 單母線單采單控、雙母線雙采雙控 |
| 安裝方式 | 戶內或戶外 |
| 保護功能 | 過壓、欠壓、過流、速斷、不平衡電壓、防雷、諧波超限、日投切次數、非電量保護等 |
| 適用范圍 | 適用于35kV-220kV新建變電站母線集中補償，及原有站內固定電容器補償的改造，能有效提高線路的功率因數、降低線路損耗、改善供電線路電壓質量 |
| 使用環境 | 環境溫度-25℃～+40℃、海拔≤1000米、空氣濕度95%（25℃時)、周圍空氣沒有明顯的粉塵、腐蝕性或可燃性氣體、水蒸氣或鹽霧的污染 |
