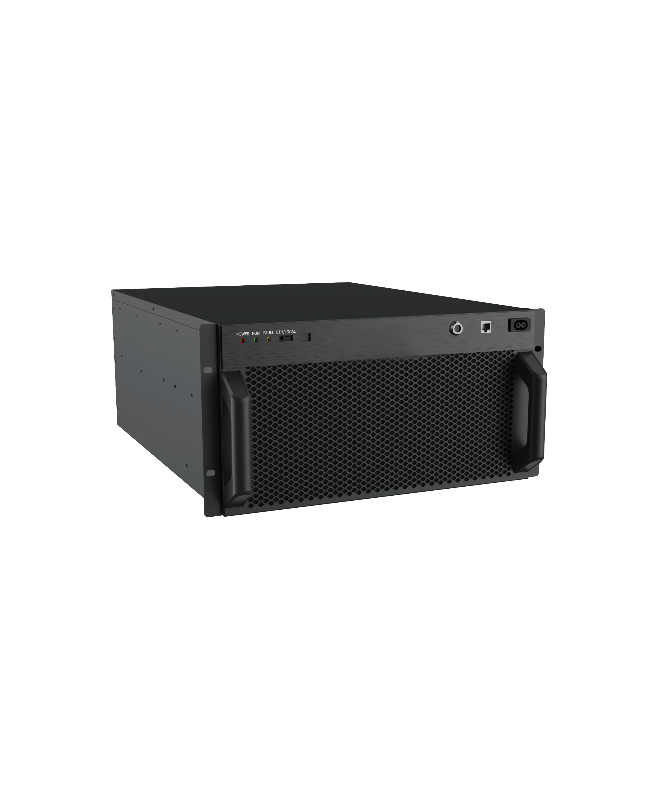

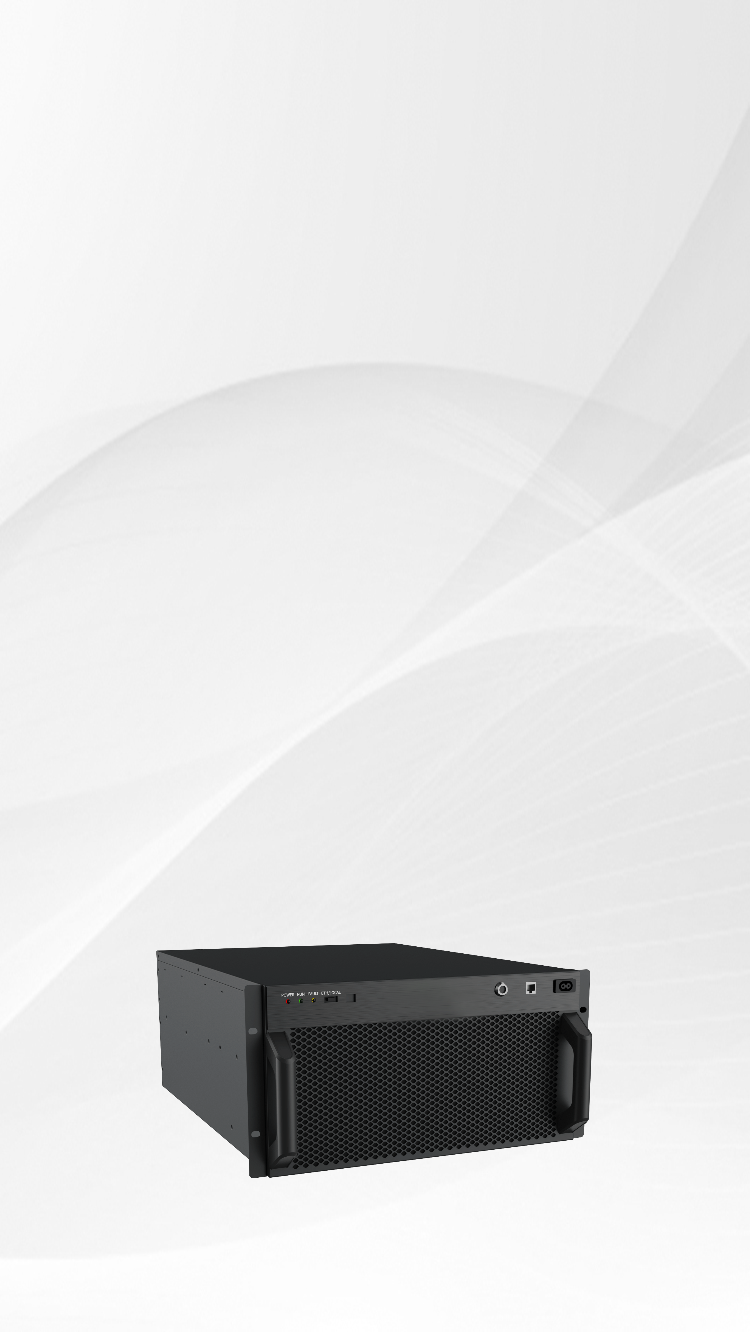

BW-PCS
儲能變流器
削峰填谷、光儲/風儲、調峰/調頻
離網備電、虛擬增容、彈性電網、微電網
削峰填谷、光儲/風儲、調峰/調頻
離網備電、虛擬增容、彈性電網、微電網
高效轉換
應用靈活
| 便捷運維
安全可靠
|
工商業儲能 應用模式
 | 削峰填谷 |  | 電力交易 |
通過谷時充電儲能、峰時放電 供能，減少企業或園區的用電 成本，為客戶節約電費 | 在電力市場交易平臺上，結合 負荷預測進行短期電力交易， 實現收益的提高 | ||
 | 離網備電 |  | 虛擬增容 |
在電力中斷時，為重要負載進 行不間斷短時供電，減少由于 負載突然掉電造成的經濟損失 | 當短期用電功率大于變壓器容 量時，儲能系統進行快速放電， 滿足負載電能需量要求 |
電網側儲能 應用模式
| 新能源電站 | 有效解決可再生能源發電的不穩定性、間歇性的問題，提升可再生能源在電網中的滲透率 | 01 |
| 調頻 | 利用電池儲能技術所具有的快速響應能力，參與電網的AGC調頻輔助服務，提高發電機組的響應速度與電廠的KP值，獲取電網輔助服務獎勵 | 02 |
| 電力輔助服務 | 電力輔助服務是指維護電力系統的安全穩定運行，保證電能質量 ，由并網電廠或電力用戶提供的除正常電能生產外的市場化輔助服務 | 03 |
| 緊急功率支撐 | 儲能的靈活調節可以提升特高壓交直流電網的安全穩定運行能力 | 04 |
| 延緩輸配電投資 | 應用儲能可有效提高電力基礎設施的使用壽命，提高分布式能源及程度，為偏遠社區提供電能，有效延緩輸配電投資進程 | 05 |
| 保證電網運行的穩定性 | 在低壓側形成緩沖層，吸收部分出力過大的光伏發電，便于調度部門對潮流進行控制，保證電網運行穩定性 | 06 |
| 平滑新能源輸出 | 通過儲能設備，將新能源的發電量存儲起來，在新能源發電波動時，提供短時平抑波動的功能 | 07 |
| 調峰 | 用電高峰時間段，儲能系統快速放電支撐，有效緩解因負荷集中使用時對輸配電站的壓力 | 08 |

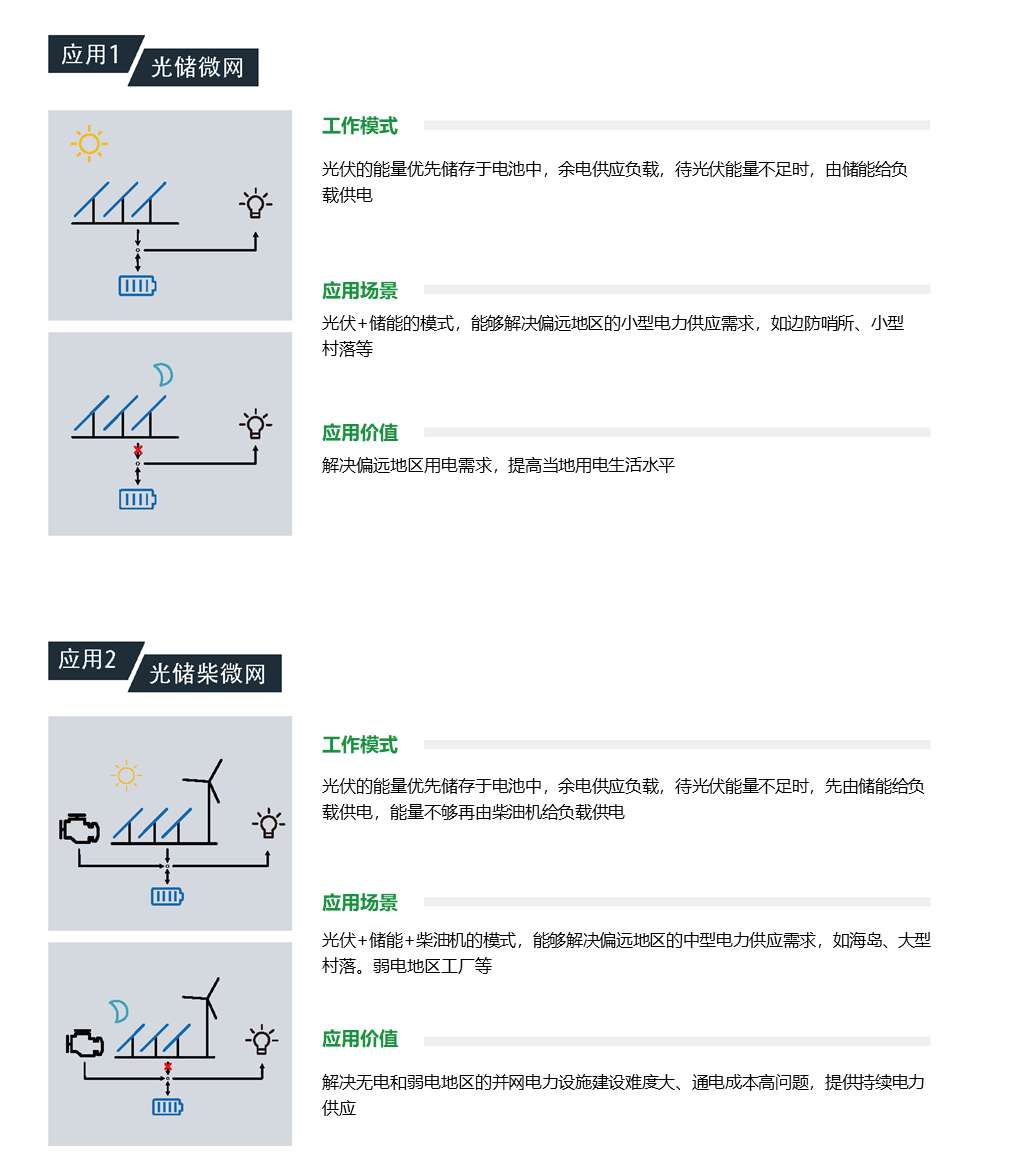

微電網 應用模式
| 規格（kW） | 模塊 | 儲能柜 | ||||||
| 30 | 50 | 62.5 | 80 | 250 | 320 | 500 | 630 | |
| 直流側 | ||||||||
| 電壓范圍V | 250~850 | 560~850 | ||||||
| 輸入路數 | 1 | 1 | 1 | 1 | 4 | 4 | 8 | 8 |
| 最大充放電電流A | 100 | 90 | 113 | 123 | 450 | 492 | 900 | 1000 |
| 交流側（并網） | ||||||||
| 額定電壓V | 400Vac | |||||||
| 電壓范圍V | 320~440Vac | |||||||
| 頻率范圍Hz | 50±5Hz | |||||||
| 接線方式 | 三相三線/三相四線 | |||||||
| 額定功率kW | 30 | 50 | 62.5 | 80 | 250 | 320 | 500 | 630 |
| 最大功率kW | 33 | 55 | 69 | 88 | 275 | 352 | 550 | 693 |
| 額定電流A | 43 | 72 | 90 | 115 | 360 | 460 | 720 | 909 |
| 功率因數 | 0.99（額定功率） | |||||||
| 功率因數調節范圍 | 1（超前）~1（滯后） | |||||||
| 電流畸變率 | <3%（額定功率） | |||||||
| 直流分量 | <0.5% | |||||||
| 并網 | 支持 | |||||||
| 離網 | 支持 | |||||||
| 過載能力 | 110%長期 | |||||||
| 放電效率 | 96% | 98.5% | ||||||
| 交流側（離網） | ||||||||
| 額定輸出電壓V | 400Vac | |||||||
| 交流電壓諧波 | < 3% ( 線性負載） | |||||||
| 頻率范圍Hz | 50±5Hz | |||||||
| 交流輸出功率kW | 30 | 50 | 62.5 | 80 | 250 | 320 | 500 | 630 |
| 設備保護 | ||||||||
| 電池防反接 | 具備 | |||||||
| 直流過流保護 | 具備 | |||||||
| 交流過流保護 | 具備 | |||||||
| 交流過壓保護 | 具備 | |||||||
| 浪涌保護 | 具備 | |||||||
| 電網監測 | 具備 | |||||||
| 接地故障監測 | 具備 | |||||||
| 系統參數 | ||||||||
| 尺寸（寬深高，mm） | 470×480×185 | 440×585×232 | 800×800×2160 | 1100×800×216 | ||||
| 工作溫度范圍 | -25℃~55℃（>45℃降額） | |||||||
| 工作濕度范圍 | 0~95%RH，無冷凝 | |||||||
| 海拔 | 2000m（>2000m降額） | |||||||
| 冷卻方式 | 智能風冷 | |||||||
| 防護等級 | IP20 | |||||||
| 通訊接口 | CAN/RS485 | |||||||
| 符合標準 | GB/T 34120-2017，GB/T 34133-2017，EN 62477, EN IEC 61000 | |||||||
| 電網支撐 | L/HVRT, 有功、無功功率控制，功率斜率控制 | |||||||
