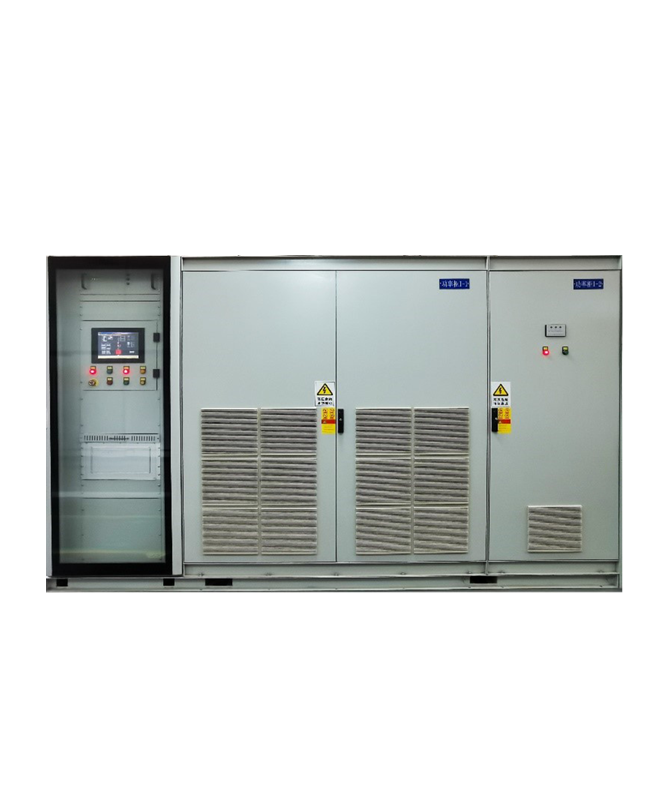

BW-HTSF系列
降壓式高壓動態無功補償裝置
避免高壓電容器投切過程中產生的過電壓及涌流現象
避免高壓電容器投切過程中產生的過電壓及涌流現象
BW-HTSF系列降壓式高壓動態無功補償裝置，通過降壓變壓器將補償系統電壓降至0.4kV或0.66kV，將低壓TSF無功補償濾波裝置接入系統的裝置。這種裝置避免了高壓電容器投切過程中產生的過電壓及涌流現象，延長電容器和開關的使用壽命，全面提高供電系統的整體質量水平。對于小容量的動態補償，是性價比較優的補償方案。
產品廣泛應用于冶金、煤炭、化工、有色、石化、半導體、汽車等行業。
降壓式是相對于直掛式而言的，主要區別在于中間環節。整機通過連接電抗器、隔離開關與高壓母線系統側連接起來的為直掛機型。通過升壓變壓器、隔離開關與高壓母線連接起來的為降壓機型。
系統如圖所示：
采用可控硅投切電容器，控制器實時檢測功率因數和無功電流，與預先設定的定值進行比較，動態控制投切不同組數的電容器；
避免電容器投切時產生的涌流、過電壓對系統的無功沖擊；
避免使用真空開關產生的拉弧和觸點老化等問題；
隨系統無功變化動態跟蹤及時補償；
投切步距小，補償精度高；
結構簡單、可維護性高；
升級換代產品，應用前景廣泛，尤其在輸出容量小于1M的場合，具有明顯的市場優勢。
| 型號 | 設備容量 (kvar) | 電壓等級 (kV) | 柜體尺寸 寬×深×高(mm) |
| BW-HTSF-10/0.4-50 | 50 | 10 | 2200×1000×2200 |
| BW-HTSF-10/0.4-100 | 100 | 10 | 2200×1000×2200 |
| BW-HTSF-10/0.4-200 | 200 | 10 | 2400×1200×2200 |
| BW-HTSF-10/0.4-300 | 300 | 10 | 2600×1200×2200 |
| BW-HTSF-10/0.4-400 | 400 | 10 | 2600×1400×2200 |
| BW-HTSF-10/0.4-500 | 500 | 10 | 2600×1400×2200 |
| BW-HTSF-10/0.4-600 | 600 | 10 | 2800×1400×2200 |
| BW-HTSF-6/0.4-50 | 50 | 6 | 2200×1000×2200 |
| BW-HTSF-6/0.4-100 | 100 | 6 | 2200×1000×2200 |
| BW-HTSF-6/0.4-200 | 200 | 6 | 2400×1200×2200 |
| BW-HTSF-6/0.4-300 | 300 | 6 | 2600×1200×2200 |
| BW-HTSF-6/0.4-400 | 400 | 6 | 2600×1400×2200 |
| BW-HTSF-6/0.4-500 | 500 | 6 | 2600×1400×2200 |
| BW-HTSF-6/0.4-600 | 600 | 6 | 2800×1400×2200 |
