概述

BW-HFC+HTSF/HSVG系列混合型無功補償裝置的解決方案可以快速平滑調節無功補償功率的大小，提供動態的無功支撐，改善系統的運行性能。在系統發生故障情況下，裝置的動態無功調節能力可以加快故障切除后內部工況的恢復過程；在負載變化情況下，裝置可以使變電站的電壓波動明顯降低，對工藝設備及變電站安全運行和穩定電能質量均有很好的作用。

BW-HFC+HTSF/HSVG系列混合型無功補償裝置安裝在用戶供電系統10(6)kV側，根據裝置接入點無功的缺量來控制裝置補償的無功功率，能夠穩定用戶10(6)kV側功率因數，降低無功功率波動對電網的影響。對用戶設備安全運行和穩定電能質量均有很好的作用。

工作原理

統一控制器采用Ti公司***新數字信號處理器、以10(6)kV母線電壓、電流、功率因數、無功功率作為投切判據，采用智能控制算法，支持動態+靜態混合補償方式的循環投切、編碼投切、濾波投切等多種投切模式，可實現瞬時快速響應，確保投切精度。控制器操作中有手動投切功能與遠程控制功能。當綜合控制器檢測到系統無功時，控制單元可分析出與所需無功容量后，選擇***接近的補償回路組合進行投切。投切原則是基本無功由靜態補償提供、波動無功由動態補償提供，在保證功率因數的前提下，提高設備的使用效率。

綜合控制器用高速信號處理器DSP作為CPU，運算速度可達2000萬/秒，采用16位AD，可實現高速同步采樣，采集三相電壓、電流信號，采樣頻率3.2kHz，快速FFT算法精確檢測2~50次諧波；當諧波電壓和電流超過保護值時，控制器可以快速的切除各組電容器，避免設備因諧波過載導致損毀。

綜合控制器可存儲記錄整點數據、數據及各種事件，數據存儲時間60天以上；配置多種通訊接口、多種通訊規約，通過遙測、遙信、遙控實現遠方在線監測、瀏覽和設置。

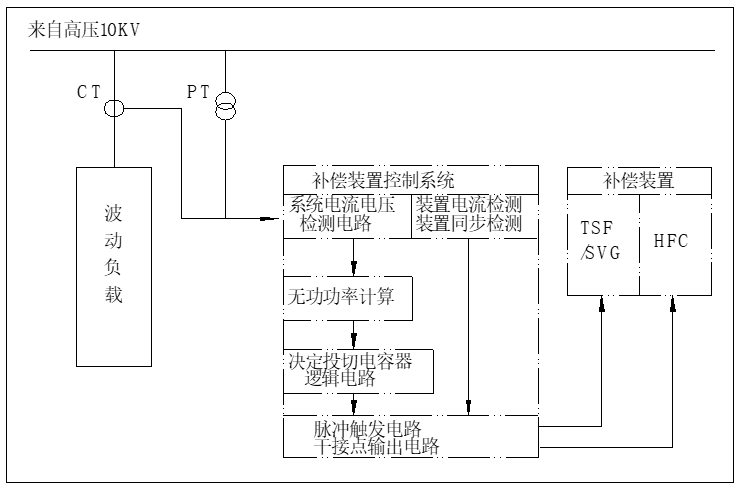

裝置系統框圖如下：

技術特點

• 采用動態+靜態相結合的補償方式，保證無功的動態輸出，功率因數高；

• 動態部分采用可控硅投切電容器，控制器實時檢測功率因數和無功電流，與預先設定的定值進行比較，動態控制投切不同組數的電容器；

• 避免因高壓電容器頻繁投切產生的涌流、過電壓對系統的無功沖擊；

• 隨系統無功變化動態跟蹤及時補償；

• 投切步距小，補償精度高；

• 保護完善、控制靈活，具有非常強的適用性。

電壓等級：10kV
